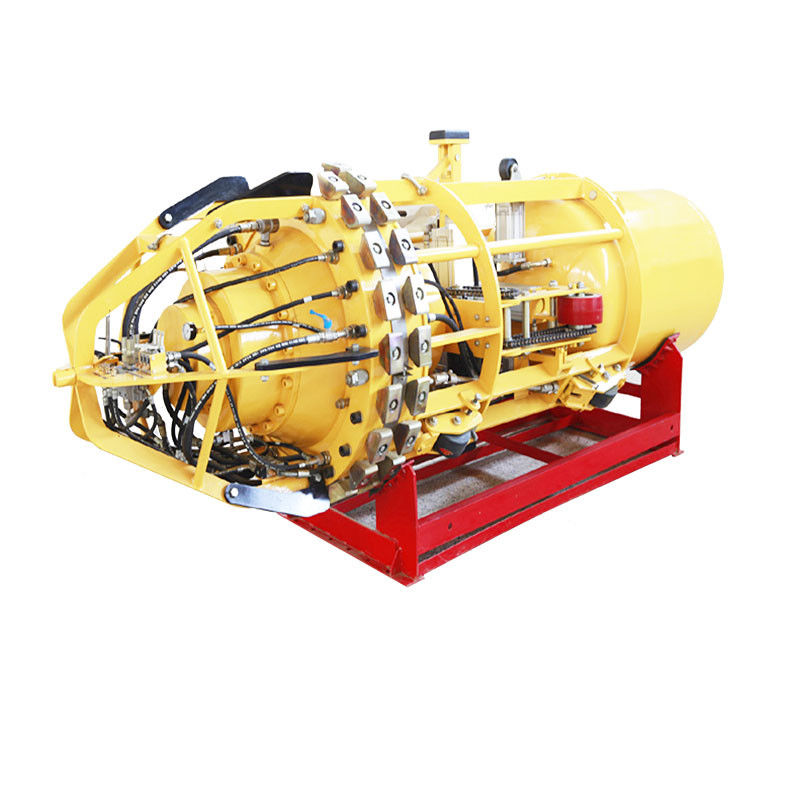

HGND-serie pijpleiding pneumatische interne line-up Clamp genereert radiële kracht van de binnenkant van de stalen pijp om snel twee pijpleidingen uit te lijnen om aan de vereisten van pijpleidingslassen te voldoen.Het werkt met gecomprimeerde lucht als energiebron..
De apparatuur gebruikt gecomprimeerde lucht als energiebron voor het rijden, de bediening en de bediening.speciaal geschikt voor de bouw van waterleidingen en olie- en gasleidingen met hoge milieubeschermingsvereisten, en kan voldoen aan de bouw van verschillende pijpleidingen met 6 "~ 80" buisdiameter en verschillende wanddikte.
Niet-zelfrijdende klem (handmatig getrokken)
| MOdel | Grootte van de buis | Piston nr. | Pistonvermogen | L | W | H | Gewicht | Koepel |
| (mm) | (KN) | (mm) | (mm) | (mm) | (kg) | (m3) | ||
| HGDNQ6 | 168 | 6X2 | 135 | 1473 | 150 | 150 | 35 | .04 |
| HGDNQ8 | 219 | 6X2 | 210 | 1593 | 189 | 189 | 55 | .06 |
| HGDNQ10 | 273 | 6X2 | 380 | 1665 | 240 | 240 | 60 | .09 |
| HGDNQ12-14 | 305-357 | 6X2 | 405 | 1751 | 280 | 280 | 100 | .14 |
Zelfrijdende klem (reist met eigen kracht)
| MOdel | Grootte van de buis | Piston nr. | Pistonvermogen | Motorvermogen | Motoren. | L | W | H | Gewicht | Koepel |
| (mm) | (KN) | (hp) | (mm) | (mm) | (mm) | (kg) | (m3) | |||
| HGDNQ16-18 | 406-457 | 8x2 | 960 | 1 | 1 | 2132 | 360 | 360 | 188 | .29 |
| HGDNQ20-22 | 508-559 | 10x2 | 1060 | 1.5 | 1 | 2434 | 480 | 480 | 296 | .59 |
| HGDNQ22-24 | 559-610 | 12x2 | 1270 | 1.5 | 1 | 2500 | 530 | 530 | 390 | .72 |
| HGDNQ24-26 | 610-660 | 12x2 | 1270 | 1.5 | 1 | 2672 | 580 | 580 | 418 | .90 |
| HGDNQ28-30 | 711 tot en met 762 | 12x2 | 1750 | 1.5 | 1 | 2700 | 670 | 670 | 512 | 1.2 |
| HGDNQ30-32 | 762-813 | 14x2 | 2940 | 3 | 1 | 2938 | 690 | 690 | 733 | 1.4 |
| HGDNQ34-36 | 864 tot en met 914 | 16x2 | 2940 | 3 | 1 | 3020 | 790 | 790 | 779 | 1.8 |
| HGDNQ36-38 | 914 tot en met 965 | 18x2 | 2940 | 3 | 1 | 3188 | 860 | 860 | 865 | 2.4 |
| HGDNQ40-42 | 1016-1067 | 20x2 | 2940 | 3 | 1 | 3029 | 980 | 980 | 982 | 3.0 |
| HGDNQ46-48 | 1168-1219 | 20x2 | 4855 | 3 | 1 | 3100 | 1050 | 1050 | 1420 | 3.7 |
| HGDNQ48-50 | 1219-1270 | 22x2 | 4855 | 3 | 2 | 3517 | 1120 | 1120 | 1876 | 5.2 |
| HGDNQ52-54 | 1321-1372 | 22x2 | 4855 | 3 | 2 | 3520 | 1210 | 1210 | 1988 | 5.4 |
| HGDNQ56 | 1422 | 22x2 | 4855 | 3 | 2 | 3500 | 1310 | 1310 | 2187 | 6.6 |
| HGDNQ60 | 1524 | 22x2 | 4855 | 3 | 2 | 3500 | 1310 | 1310 | 2187 | 6.6 |
| HGDNQ62-66 | 1574-1676 | 24x2 | 4855 | 3 | 2 | 3864 | 1557 | 1557 | 2887 | 10.0 |
| HGDNQ68-72 | 1727-1727 | 24x2 | 4855 | 3 | 2 | 3864 | 1557 | 1557 | 2887 | 10.0 |
| HGDNQ76-80 | 1930 tot en met 2032 | 30x2 | 4855 | 3 | 2 | 4000 | 1800 | 1800 | 3855 | 13.0 |
Technische kenmerken van Suhigo pneumatische interne klem:
1) Compact ontwerp, veilige en betrouwbare werking
Een redelijk ontwerp en een controleerbaar productieproces zorgen voor de bewerkingsnauwkeurigheid en de dimensionale nauwkeurigheid van de verschillende onderdelen, zodat de prestaties van de onderdelen worden gewaarborgd.
2) Hoge uitlijningsnauwkeurigheid en breed toepassingsbereik
De kernwerkende onderdelen worden geselecteerd uit internationale bekende merken en verwerkt door CNC-bewerkingscentrum voor structurele onderdelen, om een hoge precisie van de uitlijningscomponenten te bereiken.
3) Uitgebreide toepassing
Door de uitbreidingsblokken te vervangen, kan de adapter voldoen aan de behoeften van de grootte van de pijpleiding die in een bepaald bereik verandert,de toepassing van de adapter uitbreiden en één machine met meerdere functies realiseren.
4) Schoon, efficiënt, milieubescherming, sterk klimvermogen en sterk passeren
Gecomprimeerde lucht wordt gebruikt als energiebron, is schoon, efficiënt en voldoet aan de eisen van HSE-beheer van de bouw.
Wereldberoemde merk pneumatische motor en compacte structuur ontwerp, energie besparen, en heeft een sterk klimvermogen (> 20°) en een sterk passerend vermogen (30 keer D)
5) Snelle aanpassing, eenvoudig onderhoud
Wanneer de apparatuur moet worden aangepast aan verschillende wanddiktes, kan deze snel, gemakkelijk en nauwkeurig worden ingesteld om een hoge werkdoeltreffendheid te bieden
6) De pneumatische klem met een afmeting van DNQ16' of meer heeft een zelfrijdend systeem.
Verstelbare loopsnelheid, lager luchtverbruik en betere klimprestaties.
Voor het remmen wordt een dubbelzijdige uitbreidingsrem van de cilinder gebruikt, met een uitstekende remkracht en remsnelheid.
Het rijsysteem en het remsysteem vormen een gaswegvergrendeling om de flexibiliteit en veiligheid van de oprit te verbeteren.
7) Grenstoestel toegevoegd aan het uitbreidingssysteem
In eerdere gevallen zijn er nog nooit ongelukken geweest.
